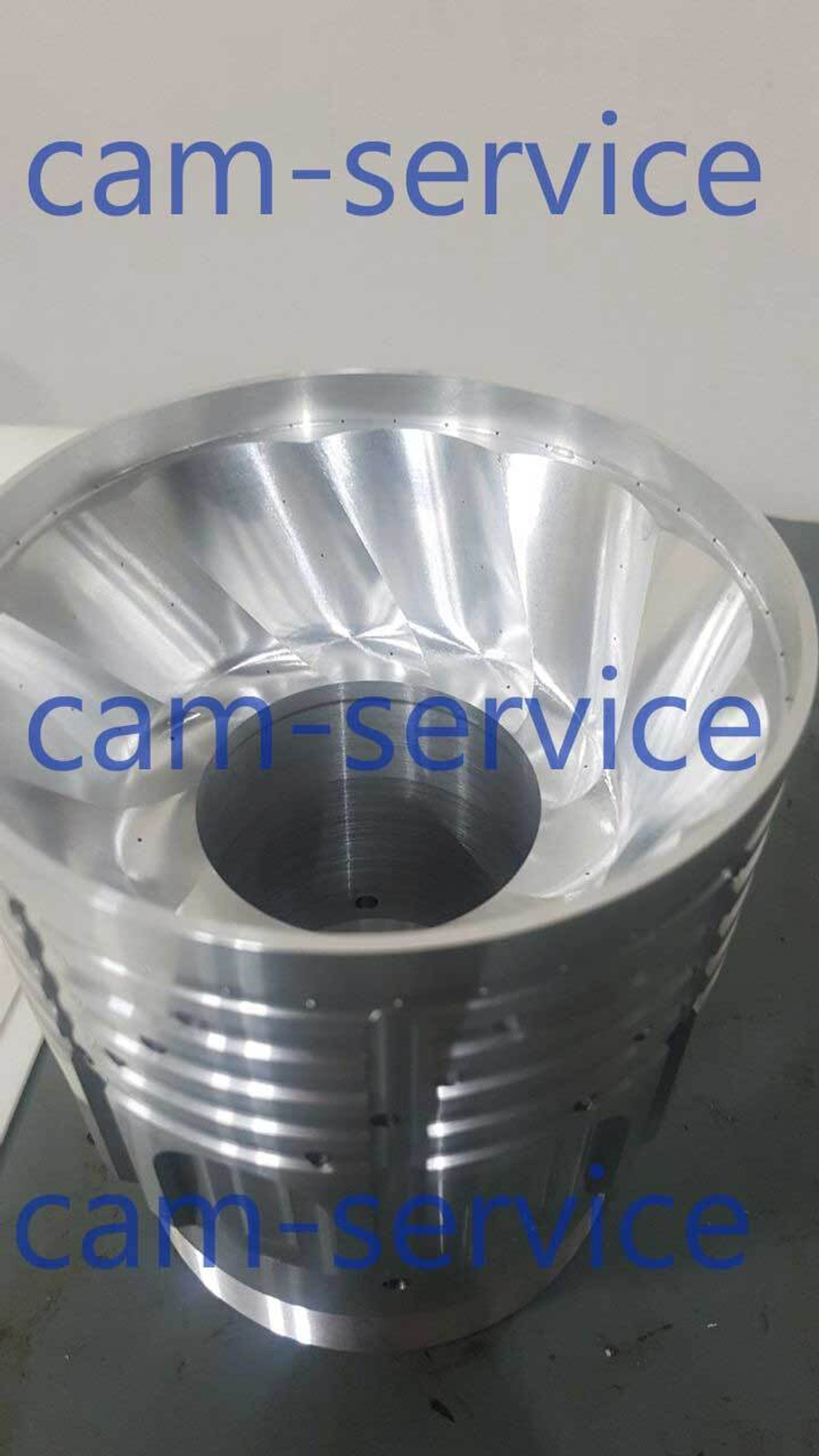

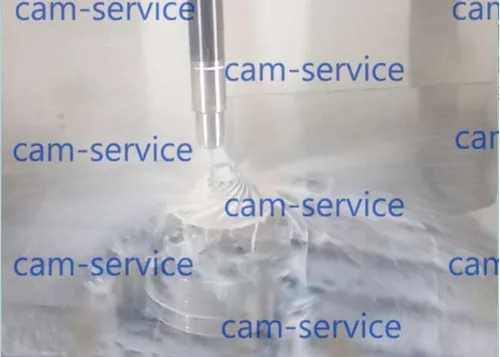

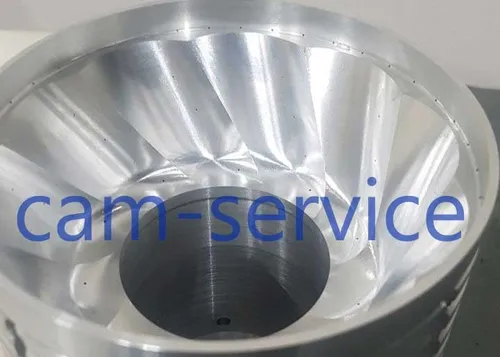

Разработка и внедрение технологии обработки детали

Анализ технического задания

Цель: Полное понимание требований к оснастке и условий её эксплуатации.

Что включаем:

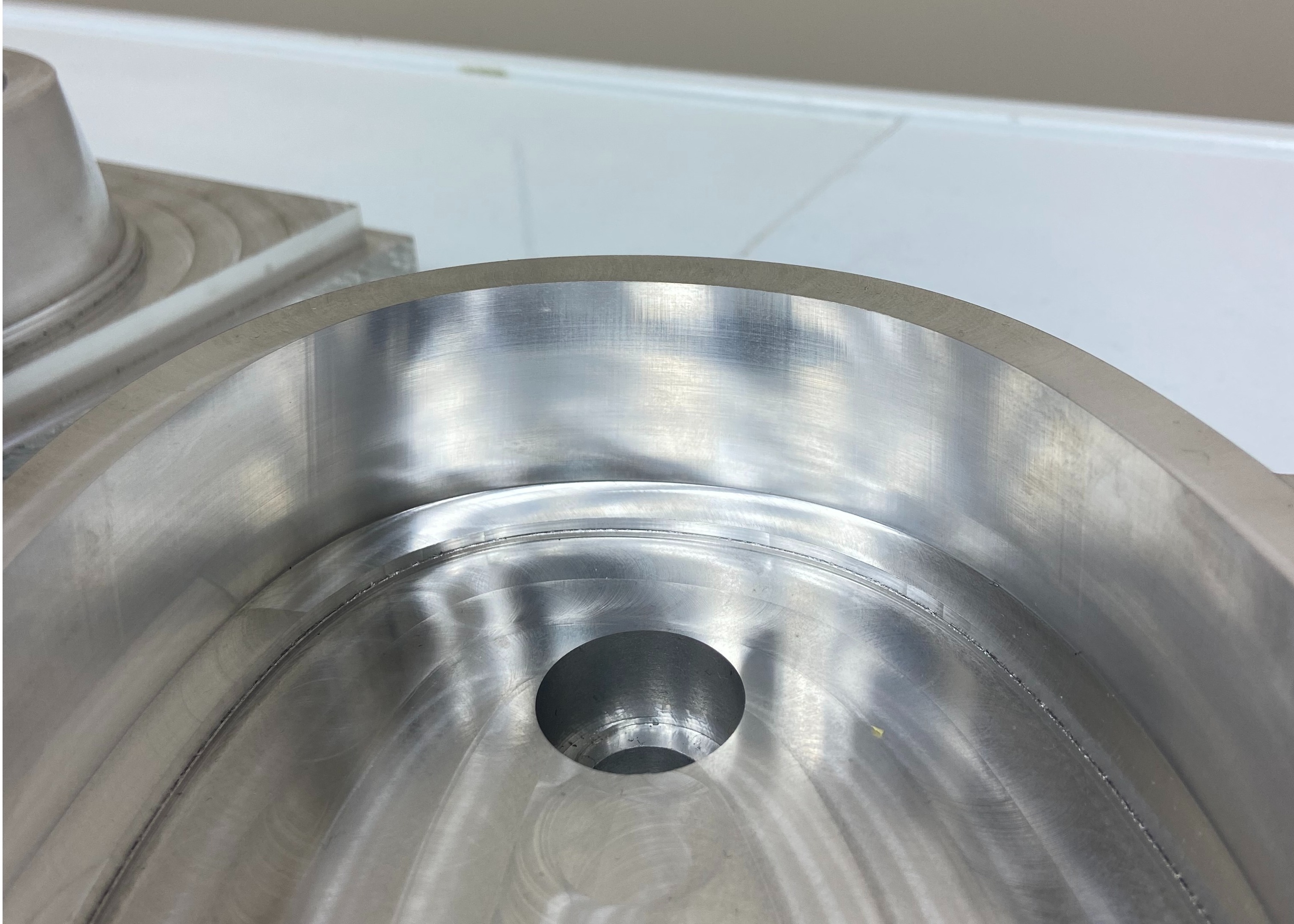

• Изучение чертежей детали – геометрия, допуски, шероховатость, материал (сталь, алюминий, полимеры и т. д.).

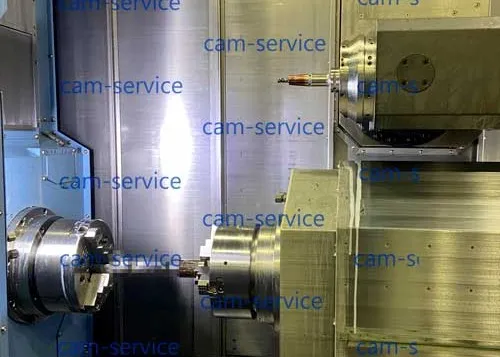

• Тип обработки – фрезерование, токарная обработка, сверление, шлифовка и др.

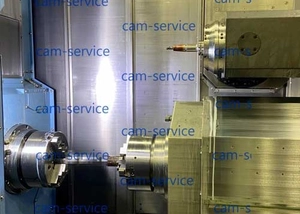

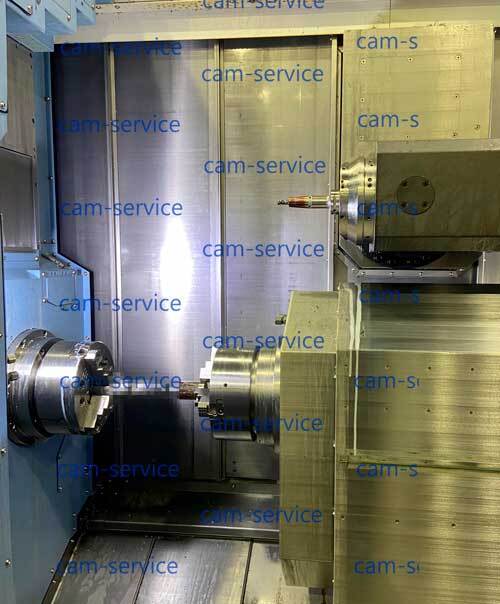

• Оборудование – модель станка, рабочая зона, наличие ЧПУ, допустимые нагрузки.

• Технологические ограничения – например, необходимость быстрой смены заготовок или защита от стружки.

• Объём производства – штучное, серийное или массовое (влияет на выбор материалов и износостойкость).

Результат: Техническое задание (ТЗ) с ясными критериями проектирования.

Разработка концепции

Цель: Создание оптимальной схемы оснастки с учётом экономии времени и затрат.

Действия:

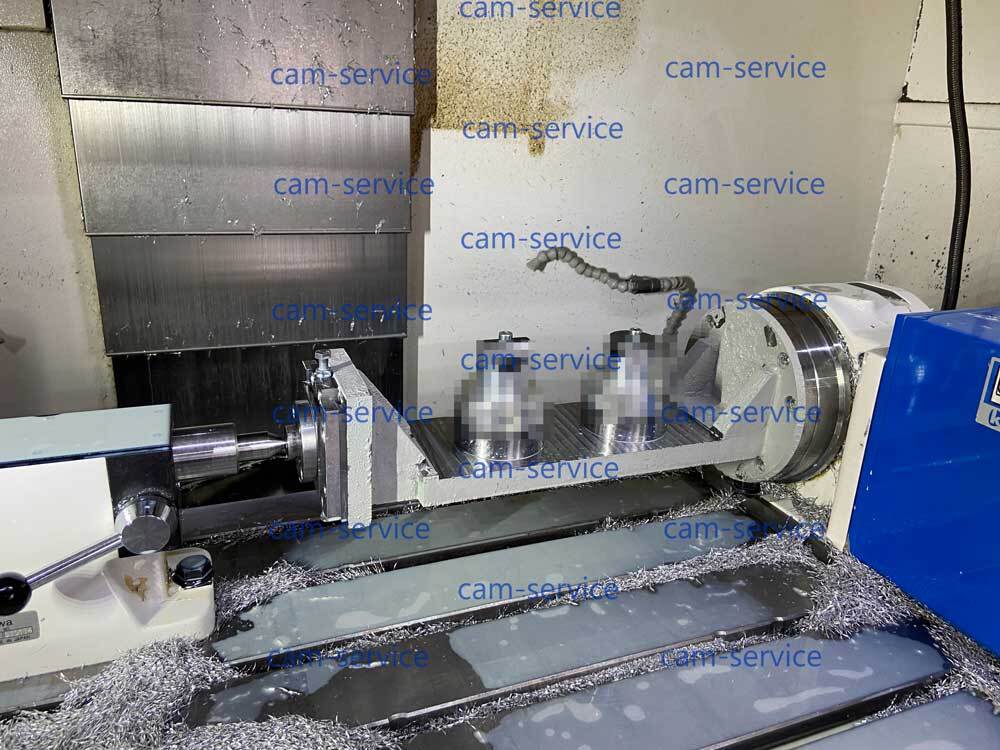

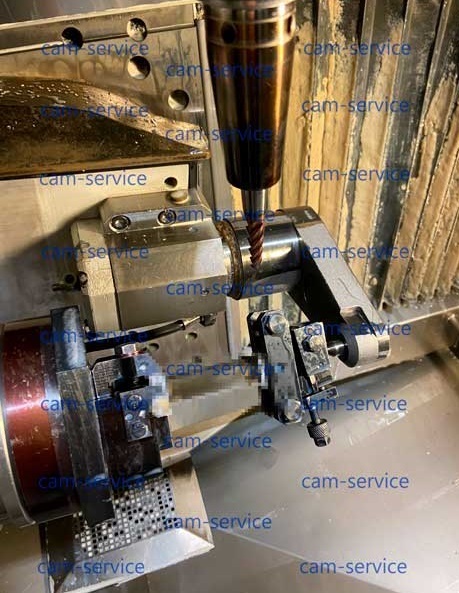

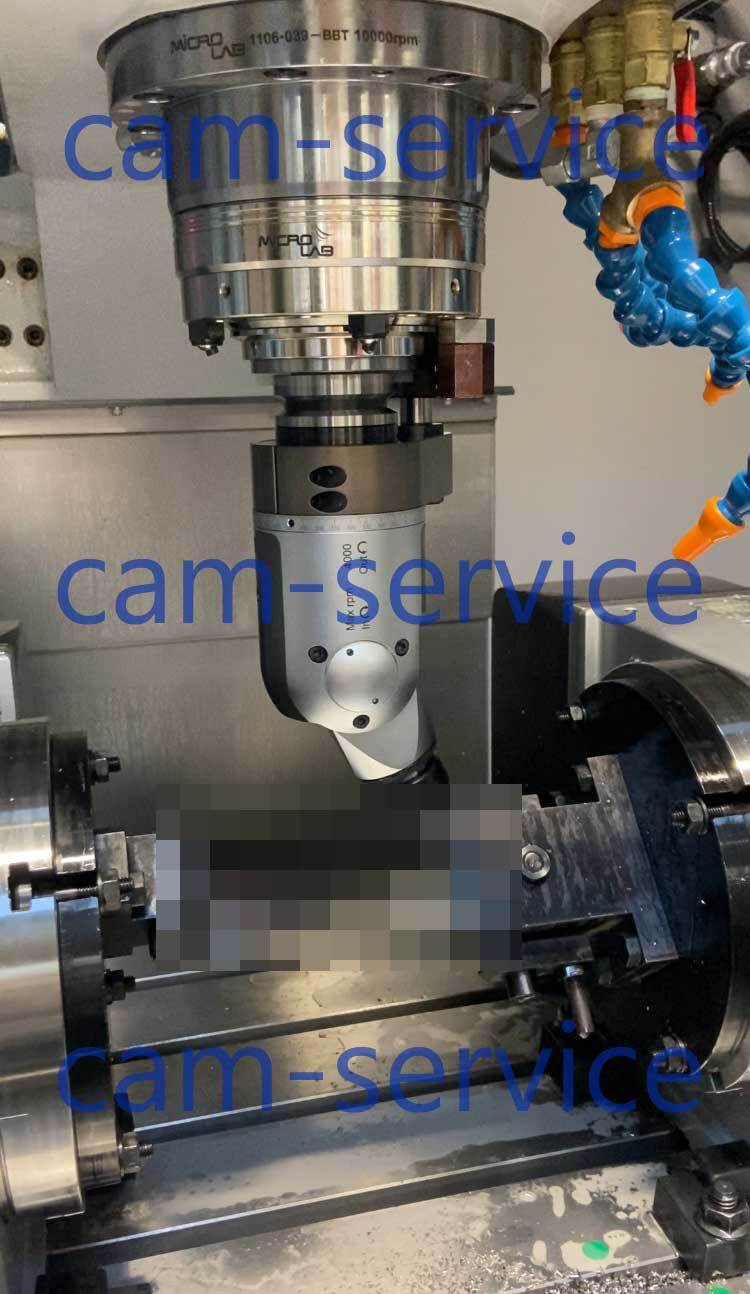

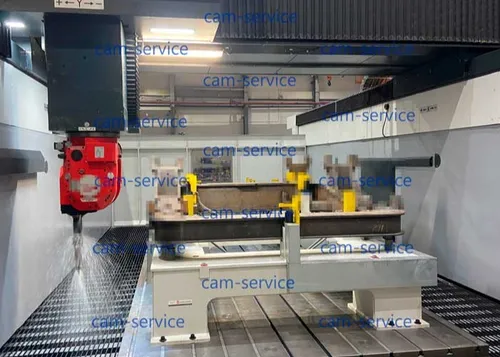

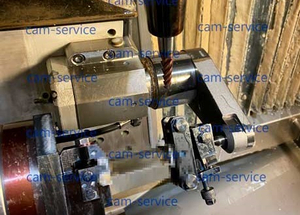

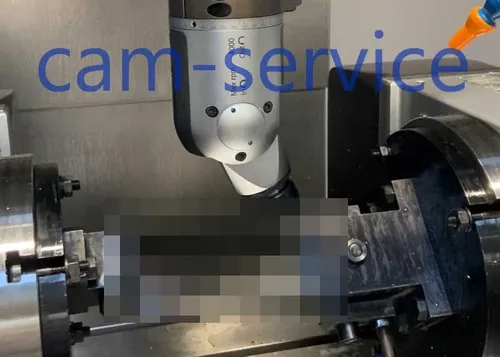

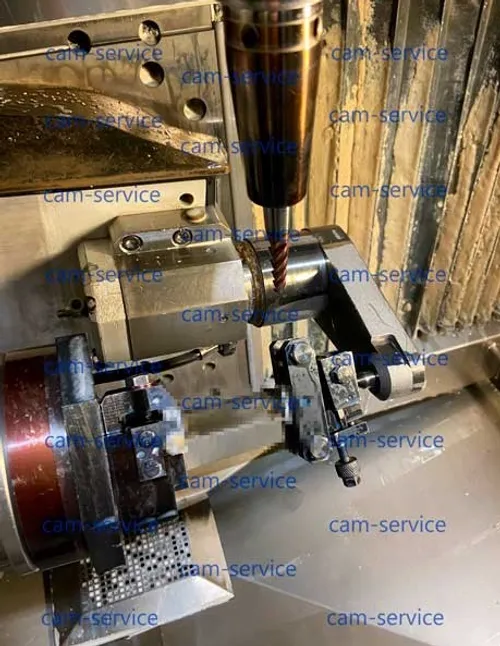

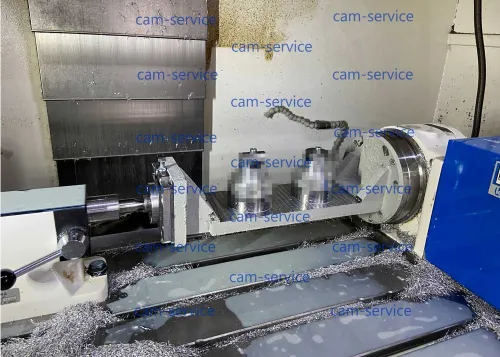

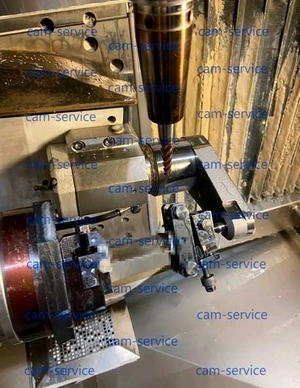

• Выбор типа зажима – механический (винтовой, эксцентриковый), пневматический, гидравлический или магнитный.

• 3D-моделирование – проработка компоновки в CAD (SolidWorks, КОМПАС, Inventor).

• Виртуальная проверка – анализ доступности инструмента, отсутствия коллизий, удобства загрузки детали.

• Вариантность – предложение 2-3 концепций для согласования с заказчиком.

Результат: Эскизный проект с 3D-визуализацией и пояснительной запиской.

Конструкторские расчёты

Цель: Обеспечение прочности, точности и долговечности оснастки.

Что рассчитываем:

• Усилие зажима – чтобы деталь не смещалась при обработке (например, для фрезерования алюминия – ~500–1000 Н на кулачок).

• Жёсткость конструкции – минимизация деформаций под нагрузкой (методом FEA-анализа, если требуется).

• Износ узлов – подбор материалов (например, закалённая сталь для губок, бронза для направляющих).

• Тепловые деформации – для высокоскоростной обработки или работы с нагревом.

Результат: Обоснование конструкции с расчётными данными.

Подготовка документации

Цель: Создание комплекта чертежей для изготовления оснастки.

Состав документации:

• Сборочный чертёж – с видами, разрезами, допусками посадок.

• Деталировочные чертежи – на каждую уникальную деталь (например, корпус, кулачки, пневмоцилиндры).

• Спецификация – список материалов и стандартных изделий (болты, пружины, направляющие).

• Инструкция – порядок сборки, регулировки и эксплуатации.

Форматы: PDF, DWG, STEP (для передачи на производство).

Прототипирование и испытания (опционально)

Цель: Проверка оснастки в реальных условиях до запуска в серию.

Этапы:

• Изготовление прототипа – на собственном производстве заказчика или у партнёров (например, 3D-печать для проверки геометрии).

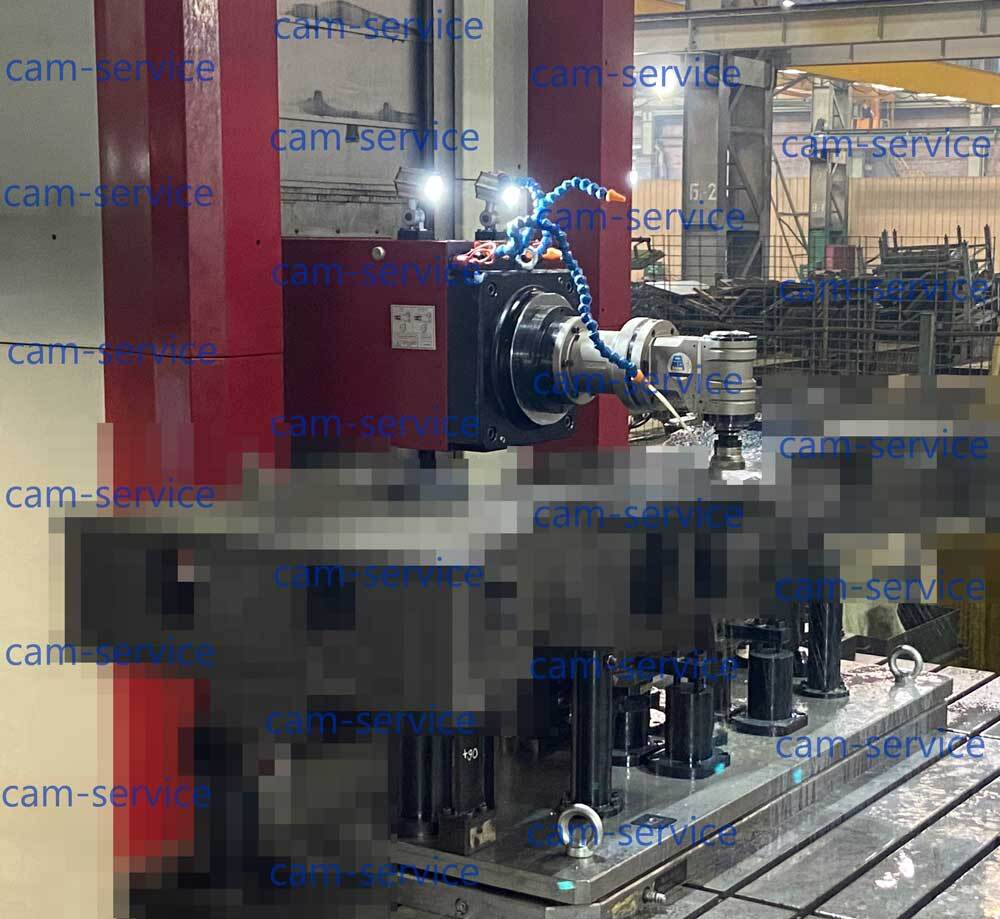

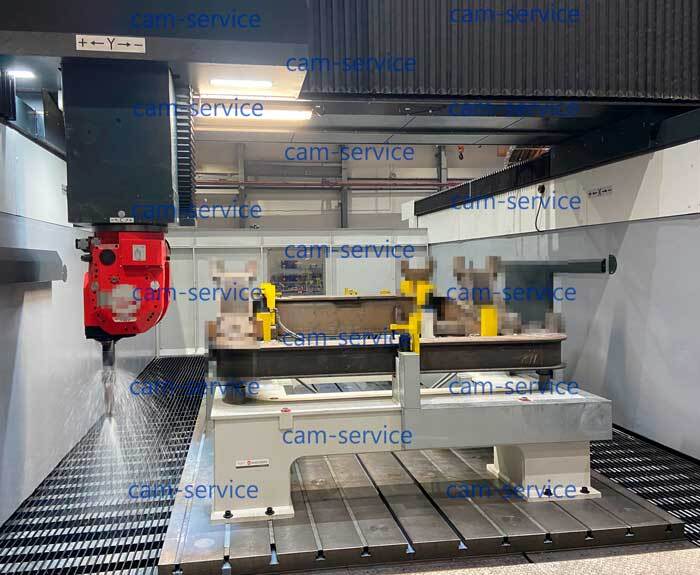

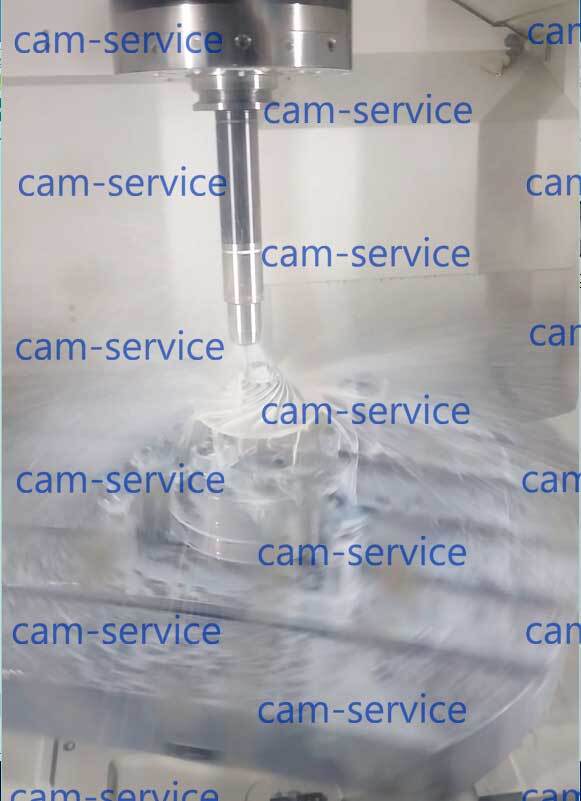

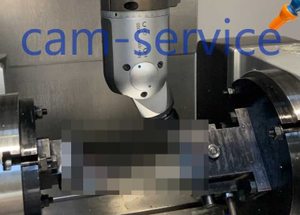

• Тесты на станке – проверка:

  • точности позиционирования (например, ±0.02 мм);

  • скорости смены заготовки;

  • отсутствия вибраций.

• Корректировка – доработка чертежей при выявлении недочётов.

Результат: Готовое решение, адаптированное под конкретный станок и деталь.

Поддержка внедрения

Цель: Обеспечение беспроблемного запуска оснастки в производство.

Что входит:

• Шеф-монтаж – помощь в сборке и настройке на месте.

• Обучение операторов – работа с оснасткой, ТО, замена изнашиваемых частей.

• Мониторинг – анализ первых партий деталей на соответствие допускам.

• Гарантийные доработки – устранение недочётов (если выявятся).
