Проектирование специальной установочно-зажимной оснастки

Анализ технического задания

Цель: Полное понимание требований к оснастке и условий её эксплуатации.

Что включает:

• Изучение чертежей детали – геометрия, допуски, шероховатость, материал (сталь, алюминий, полимеры и т. д.);

• Тип обработки – фрезерование, токарная обработка, осевая обработка, шлифование и др;

• Оборудование – модель станка, рабочая зона, возможности ЧПУ, мощность главного привода;

• Технологические ограничения – например, необходимость быстрой смены заготовок, защита от стружки, автоматический зажим заготовки;

• Объём производства – штучное, серийное или массовое (влияет на выбор концепции базирования и зажима, материалов компонентов и их износостойкость);

Результат: Техническое задание (ТЗ) с ясными критериями проектирования.

Разработка концепции

Цель: Создание оптимальной схемы базирование и зажима заготовки для экономии времени и затрат по задаче.

Действия:

• Выбор типа зажима – механический (винтовой, эксцентриковый), пневматический, гидравлический или магнитный;

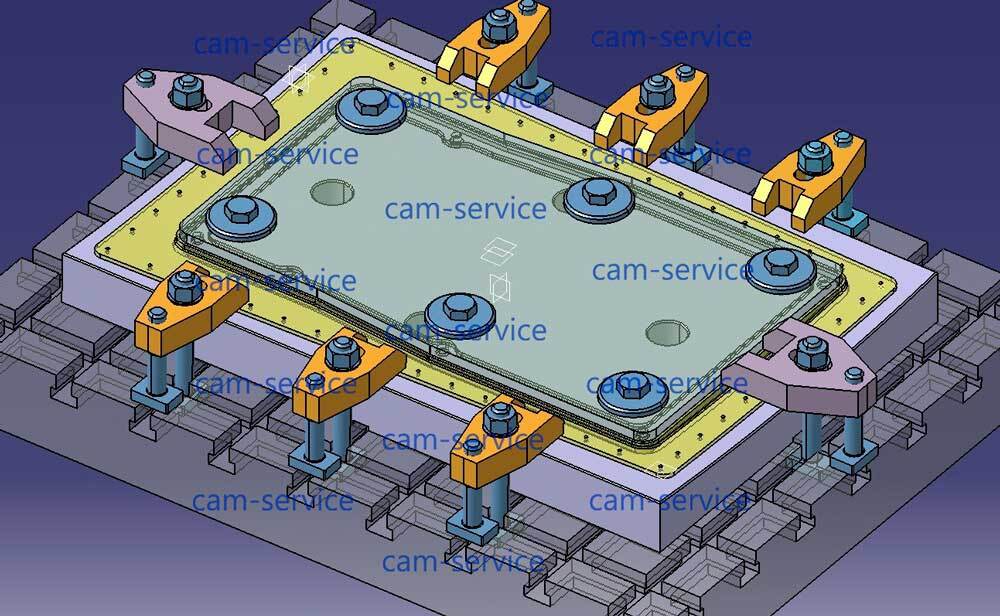

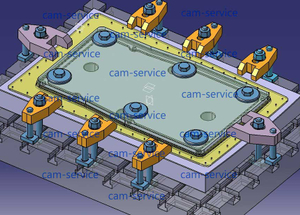

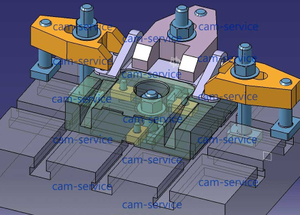

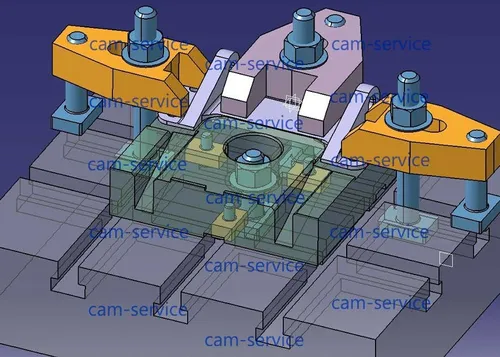

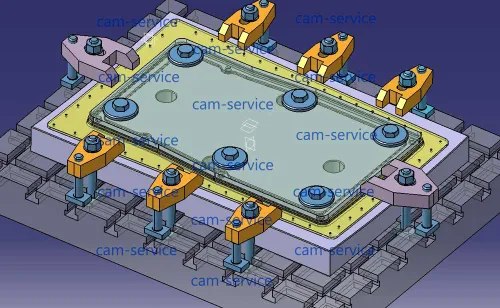

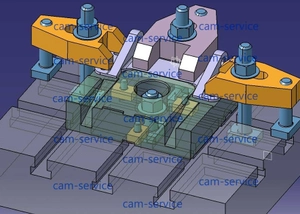

• 3D-моделирование – проработка компоновки в CAD;

• Виртуальная проверка – анализ доступности инструмента, отсутствия коллизий, удобства загрузки детали;

• Вариантность – предложение 2-3 концепций для согласования с заказчиком (зависит от конкретной ситуации);

Результат: Эскизный проект с 3D-визуализацией и пояснительной запиской.

Конструкторские расчёты

Цель: Обеспечение прочности, точности и долговечности оснастки.

Что рассчитываем:

• Усилие зажима – чтобы деталь не смещалась при обработке (например, при фрезеровании алюминия – ~500–1000 Н на прижим);

• Жёсткость конструкции – минимизация деформаций под нагрузкой (методом конечных элементов, если требуется);

• Износ узлов – подбор материалов (например, закалённая сталь для губок, опор и упором, фторопласт для предотвращения деформации при зажиме прижимом);

• Покрытие – во избежание преждевременной коррозии конструкции оснастки.

Результат: Обоснование конструкции с расчётными данными.

Подготовка документации

Цель: Создание комплекта чертежей для изготовления оснастки.

Состав документации:

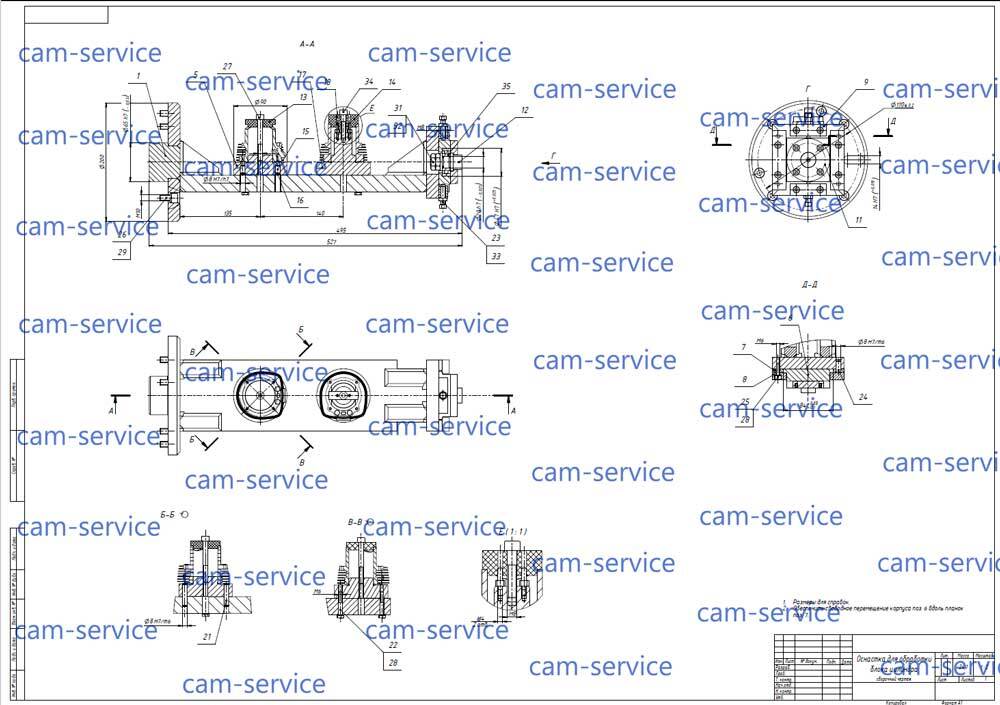

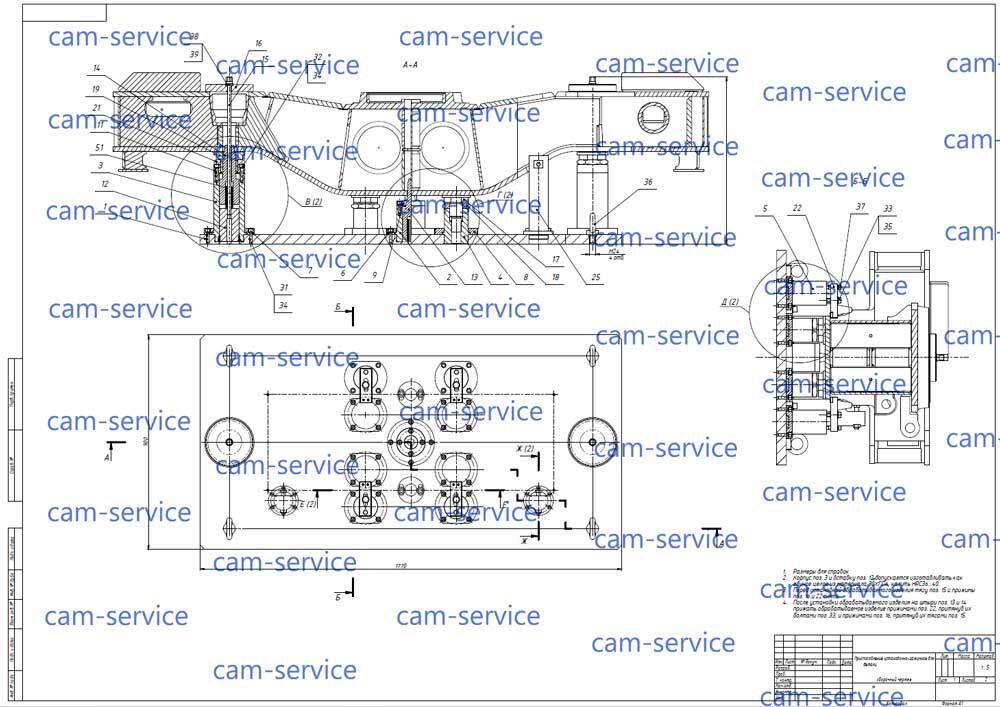

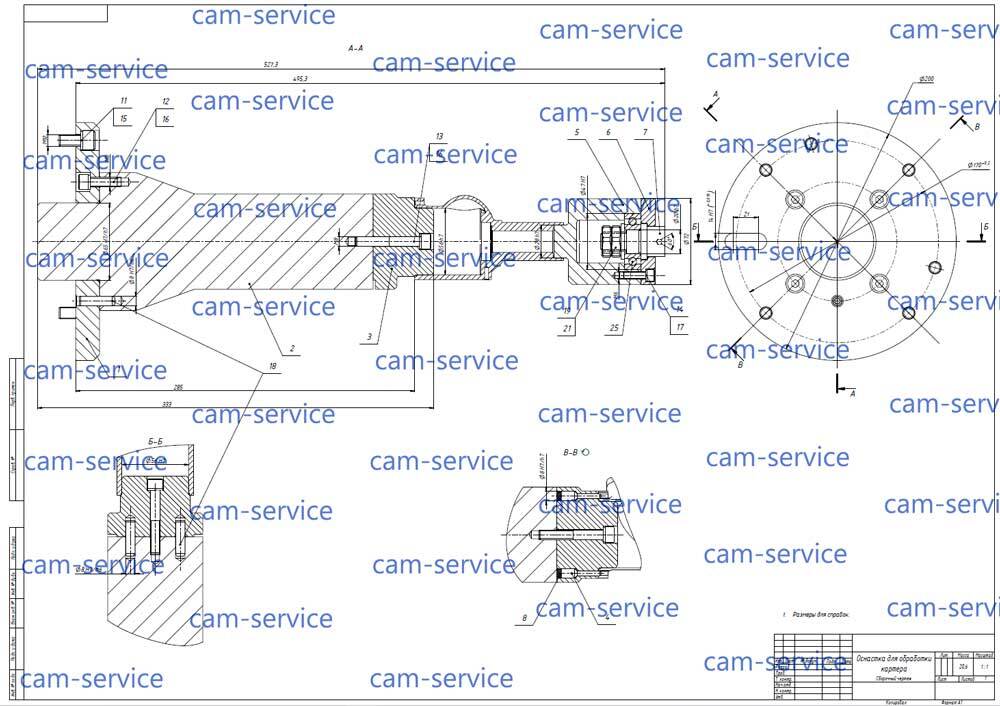

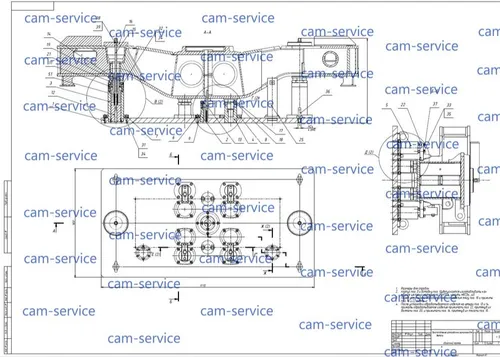

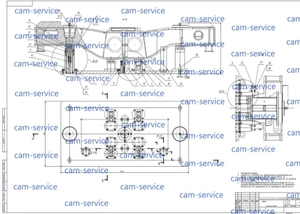

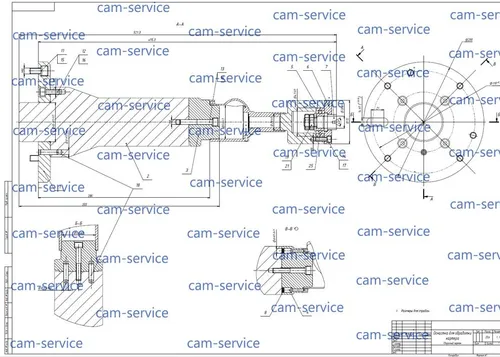

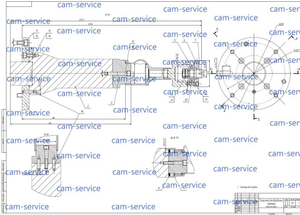

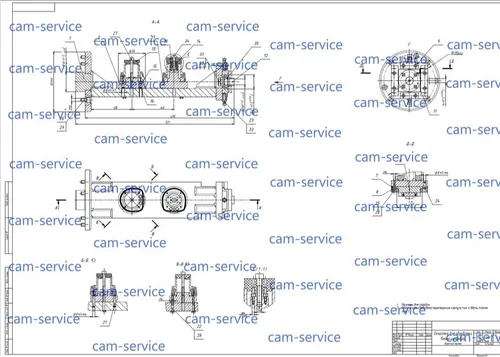

• Сборочный чертёж – с видами, разрезами, допусками посадок;

• Деталировочные чертежи – на каждую уникальную деталь (например, корпус, кулачки, пневмоцилиндры);

• Спецификация – список материалов и стандартных изделий (болты, пружины, направляющие);

• Инструкция – порядок сборки, регулировки и эксплуатации.

Форматы: PDF, DWG, STEP (для передачи на производство).

Прототипирование и испытания (опционально)

Цель: Проверка оснастки в реальных условиях до запуска в серию.

Этапы:

• Изготовление прототипа – на собственном производстве заказчика или у партнёров (например, 3D-печать для проверки геометрии).

• Тесты на станке – проверка:

  • точности позиционирования (например, ±0.02 мм);

  • скорости смены заготовки;

  • отсутствия вибраций у заготовки при обработке.

• Корректировка – доработка чертежей при выявлении недочётов.

Результат: Готовое решение, адаптированное под конкретный станок и деталь.

Поддержка внедрения

Цель: Обеспечение запуска оснастки в производство с участием компетентных специалистов.

Что входит:

• Шеф-монтаж – помощь в сборке и настройке на месте;

• Обучение операторов – работа с оснасткой, ТО, замена изнашиваемых частей;

• Мониторинг – анализ первых партий деталей на соответствие допускам;

• Гарантийные доработки – устранение недочётов (если выявятся).
